Kiselkarbid (SIC), en förening av kisel och kol, har fått betydande uppmärksamhet i olika industrier på grund av dess exceptionella egenskaper såsom hög värmeledningsförmåga, hög mekanisk styrka och utmärkt kemisk stabilitet. Som en ledande kiselkarbidleverantör förstår vi vikten av att exakt karakterisera detta anmärkningsvärda material för att tillgodose våra kunders olika behov. I det här blogginlägget kommer vi att utforska de viktigaste karakteriseringsteknikerna för kiselkarbid och belysa hur dessa metoder hjälper oss att säkerställa kvaliteten och prestandan för våra produkter.
X - Ray Diffraktion (XRD)
X - Ray Diffraktion är en grundläggande teknik för att analysera kristallstrukturen hos kiselkarbid. När X - Rays riktas mot ett kiselkarbidprov interagerar de med atomerna i kristallgitteret. De diffraherade röntgenstrålarna producerar ett karakteristiskt mönster som kan användas för att bestämma kristallstrukturen, gitterparametrarna och närvaron av olika polytyper.
Kiselkarbid finns i många polytyper, såsom 3c - sic, 4h - sic och 6h - sic, var och en med unika egenskaper. XRD kan skilja mellan dessa polytyper genom att analysera topppositionerna och intensiteterna i diffraktionsmönstret. Till exempel har 4h - sic och 6h -sic -polytyperna olika staplingssekvenser av atomlager, vilket resulterar i distinkta XRD -mönster. Denna information är avgörande för oss som leverantör eftersom olika polytyper har olika elektriska och termiska egenskaper, och kunder kan kräva specifika polytyper för sina tillämpningar, såsom högkraftelektronik eller hög temperatursensorer.
Skanning av elektronmikroskopi (SEM)
Skanning av elektronmikroskopi är en kraftfull bildteknik som ger bilder med hög upplösning av ytmorfologin hos kiselkarbid. I SEM söker en fokuserad stråle av elektroner ytan på provet, och interaktioner mellan elektronerna och provet genererar olika signaler, inklusive sekundära elektroner och backspridda elektroner.
Genom att analysera de sekundära elektronbilderna kan vi observera ytfunktionerna hos kiselkarbid, såsom kornstorlek, form och ytråhet. Detta är viktigt för applikationer där ytkvaliteten på kiselkarbid är kritisk, till exempel i halvledartillverkning. Till exempel krävs en slät och enhetlig yta för tillverkning av högkiliconkarbidanordningar. Dessutom kan SEM utrustas med en energi - Dispersive röntgen Spectroscopy (EDS), som gör att vi kan analysera provets elementära sammansättning. EDS kan bekräfta närvaron av kisel och kol i kiselkarbidprovet och upptäcka eventuella föroreningar som kan påverka dess prestanda.
Transmission Electron Microscopy (TEM)
Transmission Electron Microscopy erbjuder ännu högre upplösning än SEM och kan tillhandahålla detaljerad information om den inre strukturen hos kiselkarbid. I TEM bestrålas ett tunt prov av kiselkarbid med en stråle av elektroner, och de överförda elektronerna bildar en bild som avslöjar materialets atomstruktur.
TEM kan användas för att studera kristalldefekter, såsom dislokationer, staplingsfel och tvillingar i kiselkarbid. Dessa defekter kan påverka materialets elektriska och mekaniska egenskaper avsevärt. Till exempel kan dislokationer fungera som spridningscentra för elektroner, vilket minskar bärarnas rörlighet i kiselkarbidhalvledare. Genom att använda TEM för att identifiera och kvantifiera dessa defekter kan vi se till att våra kiselkarbidprodukter uppfyller våra kunders strikta kvalitet.
Raman -spektroskopi
Raman -spektroskopi är en icke -destruktiv teknik som ger information om vibrationssätten för kiselkarbid. När en laserstråle är inriktad på ett kiselkarbidprov interagerar fotonerna med atomernas vibrationslägen i materialet, vilket orsakar en förändring i fotons energi. Det spridda ljuset analyseras sedan för att erhålla ett Raman -spektrum, som innehåller toppar som motsvarar olika vibrationslägen.
Ramanspektrumet av kiselkarbid är karakteristiskt för dess kristallstruktur och kan användas för att identifiera olika polytyper. Till exempel har Raman -topparna av 4h - sic och 6h - sic olika frekvenser och intensiteter, vilket gör att vi kan skilja mellan dessa två vanliga polytyper. Raman -spektroskopi kan också användas för att upptäcka stress i kiselkarbidprover. Stress kan påverka prestanda för kiselkarbidanordningar, och genom att använda Raman -spektroskopi för att mäta stressen kan vi optimera tillverkningsprocessen för att minimera stress - inducerade fel.
Fourier - Transform Infrared Spectroscopy (FTIR)
Fourier - Transform infraröd spektroskopi används för att studera de kemiska bindningarna i kiselkarbid. I FTIR passeras infrarött ljus genom ett kiselkarbidprov och absorptionen av det infraröda ljuset av de kemiska bindningarna i materialet mäts. Det resulterande FTIR -spektrumet visar toppar vid specifika våglängder motsvarande olika typer av kemiska bindningar.
FTIR kan användas för att upptäcka närvaron av föroreningar eller funktionella grupper på ytan av kiselkarbid. Om det till exempel finns syre -innehåller funktionella grupper på ytan av kiselkarbid, kommer de att absorbera infrarött ljus vid specifika våglängder, som kan detekteras i FTIR -spektrumet. Denna information är viktig för applikationer där ytkemin hos kiselkarbid är avgörande, såsom i katalys eller kemisk avkänning.
Elektrisk karaktärisering
Elektriska karakteriseringstekniker är viktiga för att utvärdera de elektriska egenskaperna hos kiselkarbid, särskilt för dess användning i elektroniska anordningar. En av de vanligaste elektriska karakteriseringsmetoderna är Hall -effektmätningen. Halleffektmätningen gör att vi kan bestämma bärarkoncentrationen, bärarnas rörlighet och typ av bärare (elektroner eller hål) i kiselkarbid.
För kiselkarbid -halvledare är bärarkoncentrationen och rörligheten kritiska parametrar som påverkar prestandan för elektroniska enheter. Hög transportörmobilitet är önskvärt för enheter med hög hastighet, medan en kontrollerad bärarkoncentration är nödvändig för korrekt enhetsdrift. En annan viktig elektrisk karakteriseringsteknik är mätningen av resistiviteten hos kiselkarbid. Resistivitet är ett mått på materialets förmåga att motstå flödet av elektrisk ström och är relaterat till bärarkoncentrationen och rörligheten. Genom att exakt mäta resistiviteten kan vi se till att våra kiselkarbidprodukter har önskade elektriska egenskaper för olika applikationer, såsom kraftelektronik eller sensorer.
Termisk karaktärisering
Termisk karakterisering är avgörande för att förstå de termiska egenskaperna hos kiselkarbid, som är viktiga för applikationer där hög temperaturprestanda krävs. En av de viktigaste termiska egenskaperna hos kiselkarbid är dess värmeledningsförmåga. Termisk konduktivitet hos kiselkarbid kan mätas med hjälp av tekniker såsom laserblixtmetoden.
I laserblixtmetoden appliceras en kort puls av laserljus på ena sidan av ett kiselkarbidprov, och temperaturökningen på motsatt sida mäts som en funktion av tiden. Genom att analysera temperatur - tidskurvan kan provets värmeledningsförmåga beräknas. Hög värmeledningsförmåga är önskvärd för applikationer som kylflänsar och elektroniska enheter med hög kraft, eftersom det möjliggör effektiv värmeavledning.
Ferro kisel och relaterade produkter

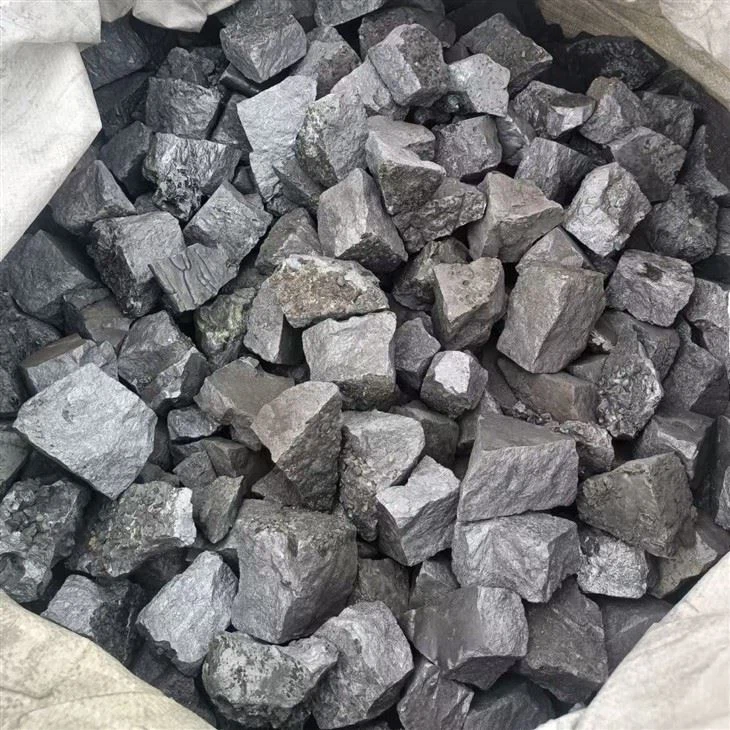

Förutom kiselkarbid erbjuder vi också relaterade produkter somIron Silicon 72,72 Iron SiliconochFerro kiselpulver. Dessa produkter används ofta inom stålindustrin och andra metallurgiska applikationer. Ferro -kisel är en legering av järn och kisel, och dess egenskaper kan också karakteriseras med liknande tekniker som beskrivits ovan, såsom XRD, SEM och kemisk analys.
Som en kiselkarbidleverantör är vi engagerade i att tillhandahålla produkter av hög kvalitet som uppfyller de specifika kraven hos våra kunder. Genom att använda en kombination av dessa karakteriseringstekniker kan vi säkerställa kvaliteten, renheten och prestandan för våra kiselkarbidprodukter. Oavsett om du är i halvledarindustrin, bilindustrin eller något annat område som kräver kiselkarbid, kan vi erbjuda dig rätt produkter med önskade egenskaper.
Om du är intresserad av att köpa kiselkarbid eller någon av våra relaterade produkter, uppmuntrar vi dig att kontakta oss för ytterligare diskussioner. Vårt team av experter är redo att hjälpa dig att välja de mest lämpliga produkterna för dina applikationer och ge dig detaljerad teknisk support.
Referenser
- Pezzotti, G., & Kawaguchi, N. (Eds.). (2012). Silikonkarbid: Ett materialvetenskap och teknikperspektiv. Springer Science & Business Media.
- Zorman, CA, & Mehregany, M. (2006). Silicon Carbide Mems: En recension. Journal of Micromechanics and Microengineering, 16 (12), R135 - R159.
- Chowdhury, S., & Bhattacharyya, S. (2017). En översyn av kiselkarbidmaterial, egenskaper och applikationer inom kraftelektronik. Förnybara och hållbara energirecensioner, 70, 348 - 364.
